Home > Function/Arbitrary Waveform Generator Products > RIGOL ฟังก์ชั่นเจนเนอเรเตอร์ DG1022


DG1022 Function / Arbitrary
Waveform Generator

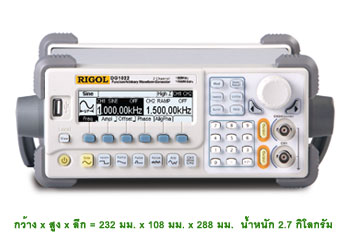

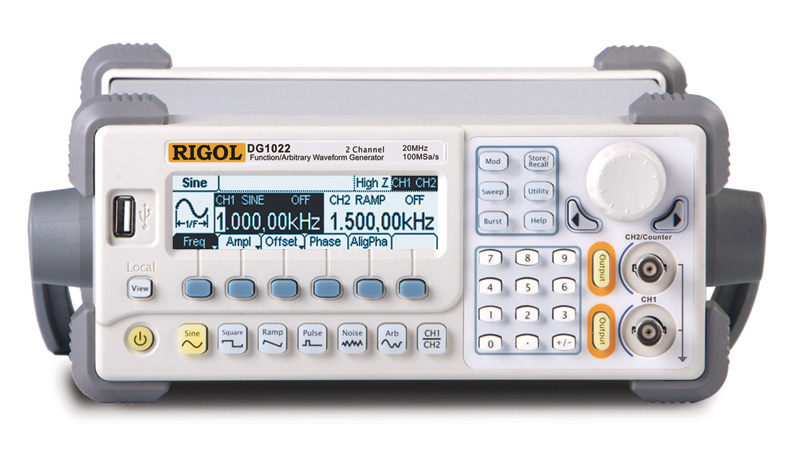

  Product Image (รูปภาพสินค้า)


Application (เหมาะกับงานทางด้าน)
     Simulation of Analog Sensor and Real        World Signals (จำลองและสร้างสัญญาณใด ๆ)
     In-circuit Functional Test (ทดสอบวงจร)
     Service and Repair (บริการ และซ่อมแซม)
     Education and Research (เรียนรู้และวิจัย)

ใบเสนอราคา
DG1000 SpecificationUser's Manual
Specifications (รายละเอียดทางเทคนิค)    คุณลักษณะทั่วไป  Specification DG1000 Series    คุณลักษณะเฉพาะ Datasheet DG1022 Series
  Model / รุ่น
DG1022
  Standard Waveform / สัญญาณพื้นฐาน
Sine, Square, Ramp, Pulse, White Noise and 48 kinds Arb Built-in
  Frequency Charecteristics / คุณสมบัติทางด้านความถี่
  Sine / รูปคลื่นไซน์
1 µHz ~ 20 MHz
  Square / รูปคลื่นสี่เหลี่ยม
1 µHz ~ 5 MHz
  Pulse / รุปคลื่นพัลส์
500 µHz ~ 3 MHz
  Ramp / รูปคลื่นสามเหลี่ยม
1µHz ~ 150 kHz
  White Noise / สัญญาณรบกวน
5 MHz bandwidth (-3dB)
  Arbitrary Waveform / สร้างสัญญาณเอง
1µHz ~ 5 MHz
  Channel / ช่องสัญญาณ
CH1
CH2
  Arbitrary Waveform Charecteristics / คุณสมบัติการสร้างสัญญาณใด ๆ
  Waveform Length / ความยาวของสัญญาณ
2 points ~ 4 kpoints
2 points ~ 1 kpoints
  Amplitude Resolution / ความละเอียดแอมปริจูด
14 bits
10 bits
  Sample Rate / อัตราการสุ่มตัวอย่าง
100 MSa/s
  Amplitude Charecteristics / คุณสมบัติของแอมปริจูด
  Amplitude / แอมปริจูด
2 mVpp ~ 10 Vpp (into 50 Ω)
2 mVpp ~ 3 Vpp (into 50 Ω)

4 mVpp ~ 20 Vpp (open circuit)
4 mVpp ~ 6 Vpp (open circuit)
  Modulation Charecteristics / คุณสมบัติการโมดูเลชั่น (เฉพาะช่องสัญญาณที่ 1 เท่านั่น)
  Modulation Mode / ประเภทการโมดูเลชั่น
AM, FM, PM, FSK-internal or external
  Frequency of Modulation Waveform
2 mHz ~ 20 kHz (FSK 2 mHz ~ 50 kHz)
  Counter / ฟังก์ชั่นตัวนับสัญญาณ
  Range / ย่านการนับสัญญาณ
100 mHz ~ 200 MHz
  Frequency of Modulation Waveform
2 mHz ~ 20 kHz (FSK 2 mHz ~ 50 kHz)
  Output Mode / ประเภทของสัญญาณขาออก
  Burst (CH1)
Count (1 to 50,000 periods) Infinite, Gate
  Sweep (CH1)
Linear or Logarithmic
  Other Parameters / อื่น ๆ
  Connectivity / การเชื่อมต่อ
USB Device, USB Host
  Display / หน้าจอแสดงผล
256 x 64 pixels LCD Mono Display
  Power Supply
AC: 100-240V, 45Hz-440Hz, 40VA Max
