DM305X Series
5-1/2 Digital Multimeter
|
|

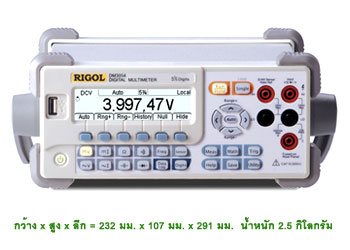

Product Image (รูปภาพสินค้า) |
|
|
|
|
|
|
| Application (เหมาะกับงานทางด้าน) |
 Data Logger (เก็บค่าอัตโนมัติ) |
| Aging Testing (ระบบทดสอบอายุการใช้งาน) |
| Manufacturing Test (ระบบทดสอบในโรงงาน) |
| User Defined Test (รองรับการต่อเซนเซอร์) |
|
|
|
|
| |
|

 Specifications (รายละเอียดทางเทคนิค)  คุณลักษณะทั่วไป  คุณลักษณะเฉพาะ |
Model / รุ่น |
DM3051 |
DM3052 |
DM3054 |
Resolution / ความละเอียด |
5-1/2 Digits (480,000-count)
|
Memory / หน่วยความจำ |
2M Readings |
Connectivity / การเชื่อมต่อ |
USB Host / Device, RS-232, LAN, GPIB, Multiplexer Module |
USB Host / Device, RS-232, LAN, GPIB |
USB Host / Device, RS-232 |
Mesurement Functions / ฟังก์ชั่นการวัด |
DC Voltage & Current, True RMS AC Voltage & Current,
2-Wire & 4-Wire Resistance, Capacitance, Continuity Test, Diode Test, Frequency, Period, Ratio Test, Temperature, Any Sensor Test |
Math Function / ฟังก์ชั่นทางคณิตศาสตร์ |
Max, Min, Average, High Limit, Low Limit, dBm, dB, Null
|
Data Acquisition / ฟังก์ชั่นการเก็บค่าอัตโนมัติ |
Data Logging, Scanning, Auto Test |
Built-in Memories / หน่วยความจำเก็บค่าภายใน |
10 Setups, 10 Data Records and 10 Sensor Descriptions |
Input Impedance / ความต้านทานขาเข้า |
> 10 GΩ
|
Maximum Input / อัตราขาเข้าสูงสุด |
DC Voltage 1,000 VDC, AC Voltage 750 Vrms AC
DC & AC Max External Curent 10A, Internal 12A Double Fuses |
Safety Standard / มาตราฐานความปลอดภัย |
Measurement of CAT II 300V, CAT I 1000V, Pollution Level 1 |
Shock and Vibration / มาตราฐานการสะเทือน |
MIL-T-28800E, type III, class 5 (only sine) |
Display / หน้าจอแสดงผล |
256 x 64 Pixels LCD |
Power Supply |
AC: 100-120V / 200V-240V,45Hz-65Hz, 20VA Max |
DC Charecteristics / คุณสมบัติเฉพาะของการวัดทางด้านกระแสตรง
|
Accuracy Specifications (% of reading + % of range) |
Function |
Range |
Test Current or Burden Voltage |
1 Year
23°C±5°C |
Temperature Coefficient 0°C to 18°C
28°C to 55°C |
DC Voltage |
400.0000 mV |
|
0.025+0.008 |
0.0015+0.0005 |
|
4.000000 mV |
|
0.025+0.006 |
0.0010+0.0005 |
|
40.00000 mV |
|
0.025+0.006 |
0.0020+0.0005 |
|
400.0000 V |
|
0.030+0.006 |
0.0020+0.0005 |
|
1000.000 V |
|
0.030+0.005 |
0.0015+0.0005 |
DC Current |
2.000000 mA |
<0.03V |
0.050+0.070 |
0.0040+0.0070 |
|
20.00000 mA |
<0.3V |
0.050+0.008 |
0.0040+0.0007 |
|
200.0000 mA |
<0.3V |
0.050+0.009 |
0.0040+0.0008 |
|
1.000000 A |
<0.3V |
0.100+0.070 |
0.0100+0.0062 |
|
10.00000 A |
<0.6V |
0.200+0.007 |
0.0100+0.0007 |
Resistance |
400.0000 Ω |
1mA |
0.050+0.010 |
0.0030+0.0005 |
|
4.000000 kΩ |
100µA |
0.015+0.006 |
0.0030+0.0005 |
|
40.00000 kΩ |
10µA |
0.015+0.006 |
0.0030+0.0005 |
|
400.0000 kΩ |
2µA |
0.030+0.007 |
0.0030+0.0005 |
|
4.000000 MΩ |
200nA |
0.060+0.010 |
0.0030+0.0005 |
|
100.0000 MΩ |
200nA||10MΩ |
2.00+0.005 |
0.1500+0.0005 |
Diode Test |
|
1mA |
0.05+0.010 |
0.0050+0.0005 |
Continuity |
|
1mA |
0.05+0.010 |
0.0050+0.0005 |
AC Charecteristics / คุณสมบัติเฉพาะของการวัดทางด้านกระแสสลับ
|
Accuracy Specifications (% of reading + % of range) |
Function |
Range |
Frequency Range |
1 Year
23°C±5°C |
Temperature Coefficient
0°C to 18°C
28°C to 55°C |
True RMS AC Voltage |
200.000mV |
10Hz-45Hz |
1.0+0.1 |
0.02+0.02 |
| 45Hz-20kHz |
0.2+0.1 |
0.02+0.02 |
| 20kHz-50kHz |
2.0+0.2 |
0.02+0.02 |
| 50kHz-100kHz |
4.0+0.2 |
0.02+0.02 |
|
2.00000V to 750.00V |
10Hz-45Hz |
1.0+0.1 |
0.02+0.02 |
| 45Hz-20kHz |
0.2+0.1 |
0.02+0.02 |
| 20kHz-50kHz |
1.0+0.1 |
0.02+0.02 |
| 50kHz-100kHz |
2.0+0.2 |
0.02+0.02 |
True RMS AC Current |
20.0000mA |
10Hz-45Hz |
1.5+0.1 |
0.02+0.02 |
| 45Hz-2kHz |
0.5+0.1 |
0.02+0.02 |
| 2kHz-10kHz |
2.0+0.2 |
0.02+0.02 |
| 200.000mA |
10Hz-45Hz |
1.5+0.1 |
0.02+0.02 |
| 45Hz-2kHz |
0.5+0.1 |
0.02+0.02 |
| 2kHz-10kHz |
2.0+0.2 |
0.02+0.02 |
| 1.00000A |
10Hz-45Hz |
1.5+0.5 |
0.02+0.05 |
| 45Hz-2kHz |
0.5+0.5 |
0.02+0.05 |
| 2kHz-10kHz |
2.0+0.5 |
0.02+0.05 |
| 10.0000A |
10Hz-45Hz |
1.5+0.1 |
0.02+0.02 |
| 45Hz-2kHz |
0.5+0.1 |
0.02+0.02 |
| 2kHz-5kHz |
2.0+0.2 |
0.02+0.02 |
Frequency Period Charecteristics / คุณสมบัติเฉพาะของการวัดความถี่กับคาบเวลา
|
Accuracy Specifications (% of reading) |
Function |
Range |
Frequency Range |
1 Year
23°C±5°C |
Temperature Coefficient
0°C to 18°C
28°C to 55°C |
|
200mV to 750V |
3Hz-5Hz |
0.10 |
0.005 |
| 5Hz-10Hz |
0.07 |
0.005 |
| 10Hz-40Hz |
0.02 |
0.005 |
| 40Hz-300kHz |
0.02 |
0.005 |
|
20mA to 10A |
3Hz-5Hz |
0.10 |
0.005 |
| 5Hz-10Hz |
0.07 |
0.005 |
| 10Hz-10kHz |
0.02 |
0.005 |
Capacitance Charecteristics / คุณสมบัติเฉพาะของการวัดค่าความจุไฟฟ้า
|
Accuracy Specifications (% of reading + % of range) |
Function |
Range |
Test Current |
1 Year
23°C±5°C |
Temperature Coefficient
0°C to 18°C
28°C to 55°C |
|
4.000 nF |
1 µA |
2 + 2.5 |
0.05+0.05 |
| 40.00 nF |
10 µA |
1 + 0.5 |
0.05+0.01 |
| 400.0 nF |
10 µA |
1 + 0.5 |
0.01+0.01 |
| 4.000 µF |
1 mA |
1 + 0.5 |
0.01+0.01 |
|
40.00 µF |
1 mA |
1 + 0.5 |
0.01+0.01 |
|
200.0 µF |
1 mA |
1 + 0.5 |
0.01+0.01 |
|
|
|
| |
 |
| |
|
|
| |
|
| | | | |
|
|
|
