DM306X Series
6-1/2 Digital Multimeter
|
|

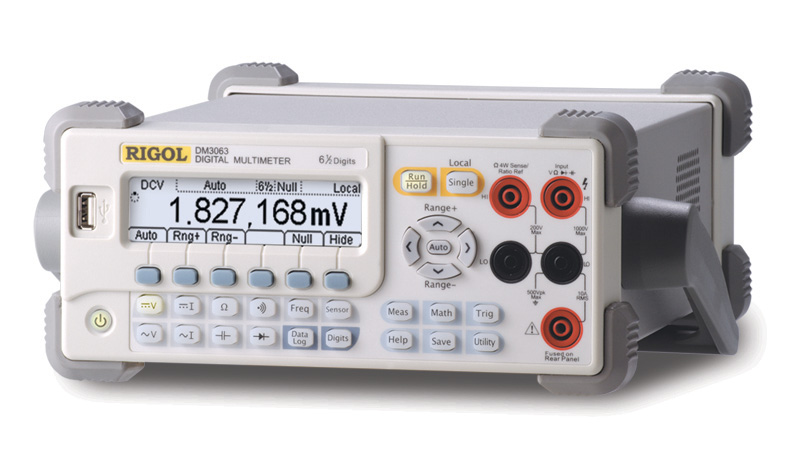

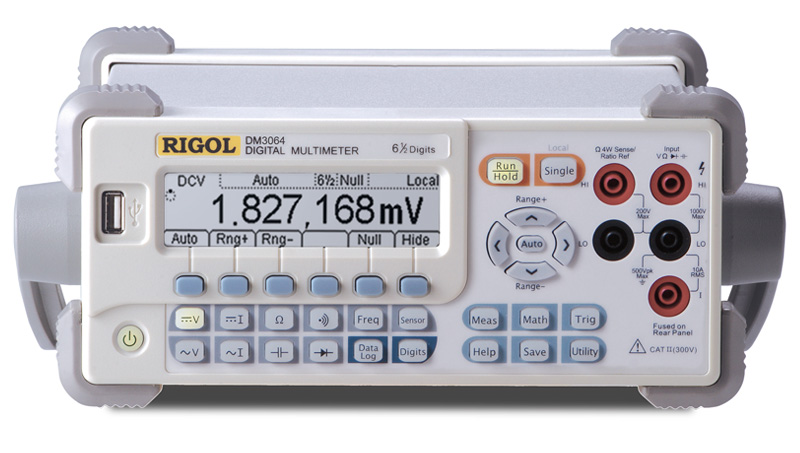

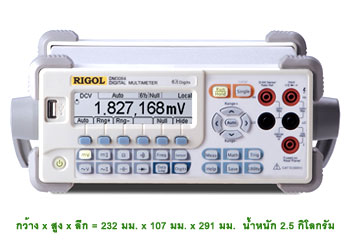

Product Image (รูปภาพสินค้า) |
|
|
|
|
|
|
| Application (เหมาะกับงานทางด้าน) |
 Data Logger (เก็บค่าอัตโนมัติ) |
| Aging Testing (ระบบทดสอบอายุการใช้งาน) |
| Manufacturing Test (ระบบทดสอบในโรงงาน) |
| User Defined Test (รองรับการต่อเซนเซอร์) |
|
|
|
|
| |
|

 Specifications (รายละเอียดทางเทคนิค)  คุณลักษณะทั่วไป  คุณลักษณะเฉพาะ |
Model / รุ่น |
DM3061 |
DM3062 |
DM3064 |
Resolution / ความละเอียด |
6-1/2 Digits (2,400,000-count)
|
Memory / หน่วยความจำ |
2M Readings |
Connectivity / การเชื่อมต่อ |
USB Host / Device, RS-232 |
USB Host / Device, RS-232, LAN, GPIB |
USB Host / Device, RS-232, LAN, GPIB, Multiplexer Module |
Mesurement Functions / ฟังก์ชั่นการวัด |
DC Voltage & Current, True RMS AC Voltage & Current,
2-Wire & 4-Wire Resistance, Capacitance, Continuity Test, Diode Test, Frequency, Period, Ratio Test, Temperature, Any Sensor Test |
Math Function / ฟังก์ชั่นทางคณิตศาสตร์ |
Max, Min, Average, High Limit, Low Limit, dBm, dB, Null
|
Data Acquisition / ฟังก์ชั่นการเก็บค่าอัตโนมัติ |
Data Logging, Scanning, Auto Test |
Built-in Memories / หน่วยความจำเก็บค่าภายใน |
10 Setups, 10 Data Records and 10 Sensor Descriptions |
Input Impedance / ความต้านทานขาเข้า |
> 10 GΩ
|
Maximum Input / อัตราขาเข้าสูงสุด |
DC Voltage 1,000 VDC, AC Voltage 750 Vrms AC
DC & AC Max External Curent 10A, Internal 12A Double Fuses |
Safety Standard / มาตราฐานความปลอดภัย |
Measurement of CAT II 300V, CAT I 1000V, Pollution Level 1 |
Shock and Vibration / มาตราฐานการสะเทือน |
MIL-T-28800E, type III, class 5 (only sine) |
Display / หน้าจอแสดงผล |
256 x 64 Pixels LCD |
Power Supply |
AC: 100-120V / 200V-240V,45Hz-65Hz, 20VA Max |
DC Charecteristics / คุณสมบัติเฉพาะของการวัดทางด้านกระแสตรง
|
Accuracy Specifications (% of reading + % of range) |
Function |
Range |
Test Current or Burden Voltage |
1 Year
Tcal±5°C |
Temperature Coefficient 0°C to (Tcal-5°C)
(Tcal+5°C) to 55°C |
DC Voltage |
200.0000 mV |
|
0.0085+0.0070 |
0.0005+0.0007 |
|
2.000000 mV |
|
0.0078+0.0007 |
0.0005+0.0001 |
|
20.00000 mV |
|
0.0085+0.0005 |
0.0005+0.0001 |
|
200.0000 V |
|
0.0100+0.0012 |
0.0007+0.0002 |
|
1000.000 V |
|
0.0110+0.0010 |
0.0010+0.0001 |
DC Current |
2.000000 mA |
<0.03V |
0.076+0.050 |
0.0027+0.0070 |
|
20.00000 mA |
<0.3V |
0.075+0.006 |
0.0027+0.0007 |
|
200.0000 mA |
<0.3V |
0.081+0.005 |
0.0027+0.0008 |
|
1.000000 A |
<0.3V |
0.073+0.030 |
0.0027+0.0062 |
|
10.00000 A |
<0.6V |
0.330+0.020 |
0.0030+0.0025 |
Resistance |
200.0000 Ω |
1mA |
0.020+0.011 |
0.0008+0.0007 |
|
2.000000 kΩ |
1mA |
0.015+0.002 |
0.0008+0.0001 |
|
20.00000 kΩ |
100µA |
0.015+0.001 |
0.0008+0.0001 |
|
200.0000 kΩ |
10µA |
0.0015+0.001 |
0.0008+0.0001 |
|
1.000000 MΩ |
2µA |
0.015+0.001 |
0.0008+0.0002 |
|
10.00000 MΩ |
200nA |
0.056+0.006 |
0.0060+0.0004 |
|
100.0000 MΩ |
200nA||10MΩ |
0.800+0.015 |
0.1500+0.0002 |
Diode Test |
|
1mA |
0.010+0.050 |
0.0010+0.0020 |
Continuity |
|
1mA |
0.010+0.050 |
0.0010+0.0020 |
AC Charecteristics / คุณสมบัติเฉพาะของการวัดทางด้านกระแสสลับ
|
Accuracy Specifications (% of reading + % of range) |
Function |
Range |
Frequency Range |
1 Year
Tcal±5°C |
Temperature Coefficient 0°C to (Tcal-5°C)
(Tcal+5°C) to 55°C |
True RMS AC Voltage |
200.000mV |
3Hz-10Hz |
5.1+0.07 |
0.15+0.006 |
| 10Hz-40Hz |
0.60+0.07 |
0.035+0.004 |
| 40Hz-20kHz |
0.15+0.07 |
0.005+0.004 |
| 20kHz-50kHz |
0.16+0.05 |
0.011+0.005 |
| 50kHz-100kHz |
0.06+0.20 |
0.06+0.008 |
| 100kHz-300kHz |
4.50+0.80 |
0.2+0.02 |
|
2.00000V to 750.00V |
3Hz-10Hz |
5.10+0.07 |
0.15+0.006 |
| 10Hz-40Hz |
0.38+0.07 |
0.035+0.003 |
| 40Hz-20kHz |
0.11+0.07 |
0.005+0.003 |
| 20kHz-50kHz |
0.40+0.07 |
0.011+0.005 |
| 50kHz-100kHz |
0.60+0.10 |
0.07+0.008 |
| 100kHz-300kHz |
4.00+0.80 |
0.2+0.02 |
True RMS AC Current |
20.0000mA |
3Hz-10Hz |
5.1+0.07 |
0.15+0.006 |
| 10Hz-40Hz |
0.64+0.07 |
0.035+0.006 |
| 40Hz-5kHz |
0.22+0.07 |
0.015+0.006 |
| 5kHz-10kHz |
0.22+0.25 |
0.03+0.006 |
| 200.000mA |
3Hz-10Hz |
5.1+0.07 |
0.15+0.006 |
| 10Hz-40Hz |
0.64+0.07 |
0.035+0.006 |
| 40Hz-5kHz |
0.22+0.07 |
0.015+0.006 |
| 5kHz-10kHz |
0.22+0.25 |
0.03+0.006 |
| 1.00000A |
3Hz-10Hz |
5.2+0.27 |
0.24+0.047 |
| 10Hz-40Hz |
0.71+0.27 |
0.035+0.047 |
| 40Hz-5kHz |
0.29+0.27 |
0.015+0.047 |
| 5kHz-10kHz |
0.35+0.4 |
0.03+0.047 |
| 10.0000A |
3Hz-10Hz |
5.4+0.07 |
0.24+0.006 |
| 10Hz-40Hz |
0.9+0.07 |
0.035+0.006 |
| 40Hz-5kHz |
0.90+0.06 |
0.015+0.006 |
| 5kHz-10kHz |
0.75+0.06 |
0.03+0.006 |
Frequency Period Charecteristics / คุณสมบัติเฉพาะของการวัดความถี่กับคาบเวลา
|
Accuracy Specifications (% of reading) |
Function |
Range |
Frequency Range |
1 Year
Tcal±5°C |
Temperature Coefficient 0°C to (Tcal-5°C)
(Tcal+5°C) to 55°C |
|
200mV to 750V |
3Hz-5Hz |
0.07 |
0.005 |
| 5Hz-10Hz |
0.04 |
0.005 |
| 10Hz-40Hz |
0.02 |
0.001 |
| 40Hz-300kHz |
0.007 |
0.001 |
|
20mA to 10A |
3Hz-5Hz |
0.07 |
0.005 |
| 5Hz-10Hz |
0.04 |
0.005 |
| 10Hz-10kHz |
0.007 |
0.001 |
Capacitance Charecteristics / คุณสมบัติเฉพาะของการวัดค่าความจุไฟฟ้า
|
Accuracy Specifications (% of reading + % of range) |
Function |
Range |
Test Current |
1 Year
Tcal±5°C |
Temperature Coefficient 0°C to (Tcal-5°C)
(Tcal+5°C) to 55°C |
|
2.000 nF |
200 nA |
2 + 2.5 |
0.05+0.05 |
| 20.00 nF |
1 µA |
1 + 0.5 |
0.05+0.01 |
| 200.0 nF |
10 µA |
1 + 0.5 |
0.01+0.01 |
| 2.000 µF |
100 µA |
1 + 0.5 |
0.01+0.01 |
|
20.00 µF |
1 mA |
1 + 0.5 |
0.01+0.01 |
|
|
|
| |
 |
| |
|
|
|
| |
|
|
|
